日本Mitutoyo三豐數顯卡尺產品參數
| 產地類別 | 進口 | 應用領域 | 電子/電池,包裝/造紙/印刷,汽車及零部件,半導體,機械設備 |
| 測量量程 | 0-150mm | 最小分辨率 | 0.01mm |
| 測量精度 | ±0.02mm | 顯示模式 | 公英制雙單位切換 |
| 滑動結構 | 內置微調滾輪 | 測量原理 | 電容式數字傳感 |
| 適用場景 | 機加工、模具、質檢、實驗室 | 操作功能 | 置零、單位切換、數據鎖定 |
| 外殼材質 | 硬質不銹鋼尺身 | 適配工件 | 外徑、內徑、深度、臺階尺寸檢測 |
展開更多
日本Mitutoyo三豐數顯卡尺詳細信息

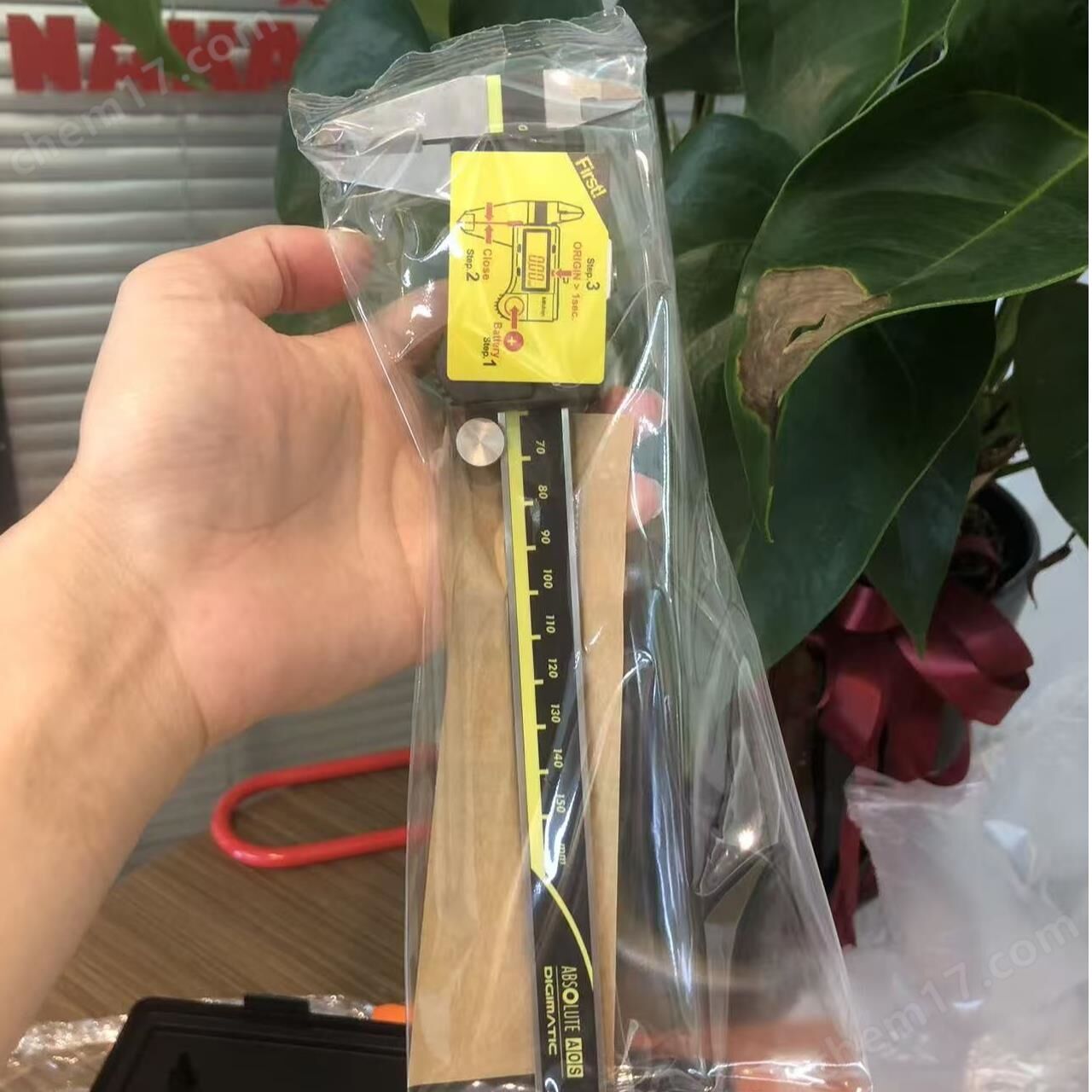

日本Mitutoyo三豐數顯卡尺
日本Mitutoyo三豐數顯卡尺
一、產品系列整體背景
Mitutoyo 三豐作為深耕精密測量領域近百年的測量?jī)x器品牌，持續面向工業加工、精密制造、品質檢測行業推出標準化長度測量工具，CD-CSX 系列數顯卡尺是品牌面向通用工業測量打造的基礎主力產品線，500-196-30 作為該系列 0-150mm 量程核心單品，經過多代結構優化與傳感技術迭代，平衡測量精度、操作便捷度與長期使用穩定性，適配車間現場批量檢測、質檢實驗室精準量測、小型五金加工工位日常尺寸核對等多樣化使用場景。
整條 CD-CSX 系列的研發思路圍繞一線操作人員實際使用需求搭建，摒棄復雜冗余功能，保留工業測量高頻用到的基礎測量邏輯，同時針對車間油污、粉塵、頻繁磕碰等惡劣工況優化硬件材質與密封結構，讓工具既能滿足實驗室級尺寸測量精度，也能承受生產車間高強度、高頻次的持續使用，500-196-30 作為 150mm 通用量程型號，也是整條系列市場流通量、采購復購率靠前的單品。
二、硬件結構與材質工藝細節
（一）尺身基材加工工藝
本款數顯卡尺整體尺身選用高碳不銹鋼原料一體鍛造成型，原料出廠前經過多道回火、硬化處理流程，提升鋼材整體硬度與抗形變能力，長期反復夾持硬質金屬工件、頻繁磕碰工裝臺面，尺身不易出現彎曲、變形問題，從硬件層面規避尺身形變帶來的測量數值偏差。
尺身表面經過啞光拉絲打磨處理，一方面減少?gòu)?qiáng)光環境下的反光問題，車間燈光、實驗室射燈直射時，操作人員也能清晰讀取顯示屏數字；另一方面啞光表層不易附著金屬切削粉塵、機床潤滑油，日常擦拭清理僅需無塵布簡單擦拭，粉塵油污不會嵌入鋼材縫隙長期堆積，降低日常工具維護難度。
尺身刻度基準線采用深層蝕刻工藝制作，即便數顯屏幕出現臨時故障，也可依靠物理刻度完成基礎尺寸讀取，蝕刻刻度深度充足，長期摩擦、擦拭不會出現刻度模糊、脫落情況，雙重讀數設計提升工具應急使用能力。
（二）測量爪結構設計
卡尺配備兩組測量爪，外側主爪用于各類工件外徑、外部臺階尺寸測量，內側窄爪適配小孔徑、內槽、內孔內徑檢測，底部延伸深度桿可伸入盲孔、凹槽內部，完成深度尺寸測量，一套工具即可覆蓋外徑、內徑、深度、臺階四類基礎尺寸檢測需求，無需搭配多款測量工具，簡化工位工具配備清單。
測量爪端做鈍化圓角處理，測量薄壁塑膠件、薄金屬?zèng)_壓件、鍍膜精密工件時，不會劃傷工件表層、刮花工件鍍膜涂層，適配 3C 電子零件、塑膠模具配件、電鍍五金件等表面易損傷工件檢測；爪體與尺身連接處采用一體化加固結構，大力夾持工件時不會出現爪體松動、偏移，保證夾持狀態下測量數值穩定不變。
（三）滑動微調滾輪結構
區別于基礎經濟型無滾輪數顯卡尺，500-196-30 正面集成小型滑動微調滾輪，操作人員單手握持卡尺主體，拇指輕推滾輪即可緩慢平穩移動活動尺框，無需大幅度推拉尺身，針對微小公差精密工件、狹小間隙尺寸檢測時，可精細控制測量爪開合幅度，避免推拉力度過大導致爪體撞擊工件，既保護工件表面完整，也防止撞擊沖擊損傷內部數字傳感組件。
滾輪表層設置細密防滑紋路，手部沾染機床機油、切削液、粉塵后，依舊可以穩定控制滾輪滑動，不會出現拇指打滑、尺框突然滑動的情況；滾輪內置阻尼緩沖結構，滑動過程阻力均勻，不會出現卡頓、突然竄動問題，新手操作人員也能快速上手精細調節操作。
（四）數顯傳感與屏幕組件
工具內部搭載品牌自研電容式數字傳感模塊，區別于老式光柵傳感結構，電容傳感運行過程無物理摩擦損耗，長期數萬次滑動尺框，傳感組件不會出現磨損、靈敏度下降問題，長期使用數值讀取穩定性更強，減少頻繁校準的頻次，降低計量維護的時間成本。
正面數字顯示屏采用寬視角液晶屏幕，垂直、傾斜多個角度觀察屏幕，數字都不會出現反光、發白、模糊的情況，車間操作人員低頭手持卡尺檢測工件，無需刻意調整卡尺角度就能清晰讀取數值；屏幕字體采用加粗大號數字設計，視力偏弱的操作人員、光線昏暗的車間工位，也能快速識別尺寸數值，降低讀數失誤概率。
屏幕配套三組基礎操作按鍵，分別對應公英制單位切換、數值置零、數值鎖定功能，按鍵表層做防水防塵密封處理，少量切削液、冷卻水濺射到屏幕區域，液體不會滲入內部電路造成故障；按鍵按壓行程適中，輕按即可觸發功能，長時間批量檢測頻繁按鍵操作，手指不會產生酸脹不適感。
三、核心測量性能參數詳解
（一）量程與精度標準
本款卡尺標準測量量程 0mm 至 150mm，覆蓋絕大多數小型、中型機械零部件尺寸檢測需求，小到微型電子五金端子，大到常規模具鑲件、機床標準配件，都可完成完整尺寸測量；最小分辨率達到 0.01mm，能夠捕捉微米級微小尺寸差值，適配公差要求嚴苛的精密加工工件檢測。
標準測量精度穩定維持在 ±0.02mm，該精度數值在常溫標準檢測環境、常規硬質金屬工件測量工況下均可穩定達成，同時工具出廠前全部經過多道全量程精度校驗流程，從 0mm 起始位置至 150mm 最大量程區間，均勻選取多個檢測點位反復校準，避免局部量程區間出現精度偏差，每支工具出廠附帶基礎檢測合格標識，滿足工廠來料質檢、成品尺寸抽檢的計量精度要求。
（二）公英制雙單位切換功能
工具支持毫米、英寸兩種長度單位自由切換，按下單位切換按鍵即可一鍵完成數值轉換，無需人工手動換算尺寸，適配不同圖紙標注標準的工件檢測；國內機械加工圖紙大多采用毫米單位標注，外貿加工、出口零部件圖紙常使用英寸單位，一支卡尺可同時適配兩類圖紙檢測需求，不用分別配備公制、英制兩款卡尺，減少工位工具采購與存放成本。
切換單位后屏幕數值實時同步更新，無延遲、數值跳變問題，切換完成后數值鎖定穩定，不會出現數字來回跳動干擾讀數；兩種單位數值存儲邏輯獨立，置零操作僅重置當前顯示單位數值，切換單位后原有基準數值不會錯亂，操作邏輯簡單易懂，短時間內即可熟練掌握單位切換操作。
（三）置零與數值鎖定實用功能
置零功能可在卡尺任意開合位置將當前數值重置為 0，借助該功能可完成差值對比測量，例如批量檢測同規格工件，先夾持標準樣件置零，后續待測工件直接夾持，屏幕直接顯示工件與標準件的尺寸差值，無需人工記錄標準尺寸再做減法計算，大幅提升批量工件尺寸抽檢效率，減少人工計算帶來的數值誤差。
數值鎖定按鍵可將當前屏幕顯示尺寸固定，鎖定后滑動尺框、開合測量爪，屏幕數值不會發生變化，檢測狹小密閉腔體、設備內部隱蔽工件時，卡尺伸入工件內部后視線被遮擋，按下鎖定鍵取出卡尺后再讀取數值，解決視線遮擋無法現場讀數的檢測難題；解鎖僅需再次按下鎖定按鍵，數值立刻恢復實時測量狀態，操作流程簡潔直觀。
四、適用行業與細分使用場景
（一）機械加工與模具制造行業
機械加工車間車床、銑床、加工中心工位，操作人員可使用本款卡尺檢測車削軸類工件外徑、銑削板材臺階厚度、鉆孔工件孔徑與深度；模具制造行業可用于模具鑲件、頂針、小型型腔尺寸核對，模具裝配階段檢測配件配合間隙，150mm 量程適配絕大多數中小型模具零部件檢測，微調滾輪結構適配模具精密間隙測量，避免磕碰劃傷拋光模具表面。
（二）來料質檢與成品檢測崗位
企業 IQC 來料檢驗工位，可對入庫五金沖壓件、金屬標準件、塑膠注塑件進行批量尺寸抽檢，置零差值測量功能大幅提升大批量來料檢測速度；成品出廠質檢工位，針對加工完成的零部件做最終尺寸復核，±0.02mm 高精度保障成品尺寸符合圖紙公差要求，避免尺寸超差工件流入市場，降低售后返工、退貨損耗。
（三）3C 電子、精密五金行業
3C 電子零部件尺寸普遍偏小，且工件表層多有鍍膜、電鍍層，本款卡尺鈍化測量爪不會劃傷工件表層，0.01mm 精細分辨率可精準檢測微型端子、連接器、塑膠外殼微小尺寸；小型精密五金加工門店、五金維修工坊，用于標準螺絲、彈簧、小型沖壓配件尺寸測量，工具整體體積小巧，便于收納存放，適配小型工坊有限的工位空間。
（四）院校實驗室、設備維修行業
職業院校機械實訓實驗室、高校材料檢測實驗室，可用于機械實訓課程尺寸測量教學，公英制雙單位適配不同教材圖紙標準，工具操作簡單，學生易上手；工廠設備維修、自動化設備維保崗位，用于設備小型零配件、軸承、襯套、安裝支架尺寸檢測，更換配件前核對尺寸，保障替換配件與設備原有配件尺寸匹配，降低設備裝配故障概率。
五、日常使用優勢與長期使用價值
（一）操作門檻低，適配各類操作人員
整套工具操作邏輯簡化，僅三組功能按鍵，無需復雜學習流程，從業多年資深質檢人員、剛?cè)肼毜能囬g操作工、院校實訓學生，都能短時間熟練掌握全部測量功能；微調滾輪替代純推拉尺框，精細尺寸測量無需依靠手部力度控制開合幅度，降低人為操作帶來的測量誤差，提升測量數據一致性，同一工件多名操作人員檢測，得出的尺寸數值差值極小，滿足品質管控?cái)?shù)據統一要求。
（二）工況耐受能力強，降低工具損耗更換成本
工具整體密封結構適配車間多粉塵、少量油污濺射工況，屏幕按鍵、尺框滑動區域都做防塵防液體濺落處理，日常車間作業少量切削油、冷卻水濺到卡尺表面，不會快速造成內部電路、傳感組件損壞；不銹鋼尺身抗磕碰、抗磨損，車間工裝、工件輕微撞擊尺身，不易出現凹坑、形變，對比塑膠外殼簡易卡尺，使用壽命更長，無需頻繁采購替換工具，長期下來減少工廠工具采購的重復開支。
（三）通用性強，減少工位工具儲備數量
一支 500-196-30 數顯卡尺可同時完成外徑、內徑、深度、臺階四類尺寸檢測，公英制雙單位覆蓋兩類圖紙標注標準，差值測量、數值鎖定適配批量檢測、隱蔽工件檢測多種特殊工況，單一工具可替代多款單一功能測量量具，車間每個檢測工位僅需配備一支本款卡尺即可滿足絕大多數日常測量需求，不用分別購置深度尺、內徑尺、英制卡尺等多款工具，簡化工位工具收納管理，減少工具存放占用的工位空間，同時降低多類量具采購的整體預算。
（四）計量維護便捷，適配企業標準化質檢體系
工具內部電容傳感結構無摩擦損耗，長期高頻次使用精度衰減速度緩慢，不用每月頻繁送至計量機構校準，僅需按照常規計量周期半年至一年校準一次即可，大幅降低企業年度計量送檢的時間與資金成本；每支工具結構標準化，計量校準流程統一，企業建立質檢計量臺賬時，可統一記錄本款卡尺量程、精度、校準周期等參數，適配工廠 ISO 標準化品質管控體系搭建，滿足第三方審核、客戶工廠審核對計量工具管控的相關要求。
六、基礎使用注意事項
測量操作過程中，避免大力撞擊測量爪與尺身，硬質工件、工裝猛烈撞擊會造成尺身形變、爪體偏移，直接影響測量精度；檢測帶有切削油、金屬粉塵的工件后，及時使用無塵布擦拭尺身、測量爪與屏幕區域，粉塵油污長期堆積會堵塞尺框滑動縫隙，造成滑動卡頓、傳感讀數異常。
存放工具時，避免將卡尺與扳手、鉆頭、銑刀等硬質重型工具混放堆疊，防止重型工具擠壓、磕碰卡尺；長期閑置不用時，可在不銹鋼尺身表層薄涂一層防銹油脂，放置于干燥通風的工具收納盒內，避免潮濕環境導致尺身鋼材生銹，銹跡會破壞尺身平整表面，干擾滑動與測量精度。
測量高溫工件時，需等待工件自然冷卻至常溫后再進行尺寸檢測，高溫工件直接夾持會傳導熱量至尺身，鋼材受熱熱脹冷縮會產生臨時尺寸偏差，同時高溫會損傷屏幕內部電路與傳感組件，縮短工具整體使用壽命；禁止將卡尺浸泡在清水、切削液、工業清洗劑中，僅可擦拭表層污漬，液體滲入內部電路會直接造成工具故障，無法正常讀數。
