產品簡介
| 產地類別 | 進口 | 價格區間 | 50萬-100萬 |
| 應用領域 | 化工,能源,制藥/生物制藥,綜合,半導體 |
日本代理OTSUKA大塚分光干涉式晶圓測厚儀
日本代理OTSUKA大塚分光干涉式晶圓測厚儀
◎非接觸、非破壞式高速高精度量測晶圓厚度
◎即時檢測WAFER基板于研磨制程中的膜厚(厚度范圍6~1300μm※矽換算)
◎高速μSec等級量測即時檢測,采用分光干涉法實現高精度檢測再現性(0.01%以下)
◎WAFER基板于研磨制程中的膜厚
◎除了晶圓也可量測各種樹酯膜等
◎玻璃基板于減薄制程中的厚度變化(強酸環境中)
◎Load Port嵌入式專用檢出器
◎能因應不同產業和各種情況膜厚分光器(厚度范圍10~2600μm※SiO2換算)
晶圓測厚儀SF-3產品特色 |
?光學式以非接觸?非破壞量測厚度(量測點位大小:min.約20μm)
?體積小、省空間、設備安裝簡易(123 × 128 × 224mm)
?采用分光干涉法實現高精度檢測再現性(0.01%以下)
?能以高速量測(最快5kHz)并監控即時研磨厚度
?能實現長距離Working distance(以50mm)量測、崁入產線更加簡單
?使用TCP/IP通訊來控制以LAN來與Host連線
?可對應多層厚度量測
?在短暫貼合的情況下也能量測各層厚度
分光干涉式wafer晶圓測厚儀SF-3使用特殊波段坡長讀取矽晶圓、玻璃等基材厚度。量測快速可直接架設于研磨機內,實時監控研磨厚度結果。針對半導體底材材料的多樣化&3D IC堆疊厚度減薄的需求來開發的量測方法,對于目前市面上其他用來量測厚度的方式, 例如, 渦電流, 雷射變位計(段差計)以外提供另外一種量測方式, 而在精度以及穩定性上更勝, 并能支援real time及時研磨量測。
晶圓測厚儀SF-3量測項目 |
厚度測定(最多5層)
因應不同量測對象,以矽晶圓厚度為例可量測6~1300μm。
高速厚度量測 |
超高速量測,可適應快速晶圓研磨機臺轉速,直接架設于晶圓厚度研磨機中。
微小點位量測 |
量測點位微小,在各種粗糙面等也能穩定量測晶圓厚度。

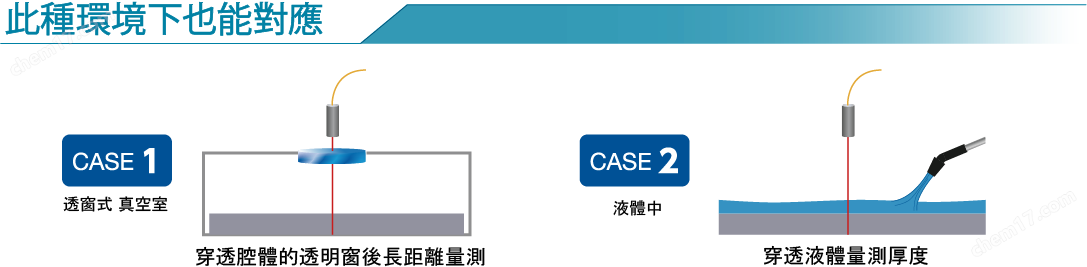

in-situ, ex-situ量測真空/穿透液體 |
能直接穿透真空或是液體量測晶圓厚度。
| 模型 | SF-3/200 | SF-3/300 | SF-3/800 | SF-3/1300 |
|---|---|---|---|---|
| 尺寸 | 123*128*224毫米 | |||
| 矽晶圓量測范圍 | 6-400微米 | 10-775微米 | 20-1000微米 | 50-1300微米 |
| 樹脂厚度量測范圍 | 10-1000微米 | 20-1500微米 | 40-2000微米 | 100-2600微米 |
| 最小取樣周期 | 5kHz(200微秒) | |||
| 量測再現性 | 小于0.01% | |||
| 量測光斑 | 直徑20um以上 | |||
| 測量距離 | 50、80、120、150、200毫米 | |||
| 光源 | 半導體光源(雷射class 3B制品) | |||
| 解析方法 | FFT解析 | |||
